Аннотация: При настройке стрелы разной длины или ковша разного размера на колесном погрузчике высота и расстояние разгрузки обычно изменяются. Для того чтобы быстро рассчитать высоту и расстояние разгрузки после изменений, в этой статье представлен метод расчета высоты и расстояния разгрузки колесного погрузчика.
Ключевые слова: высота демонтажа; расстояние выгрузки; метод расчета; погрузчик;
1. Введение в высоту и расстояние разгрузки колесного погрузчика
Высота разгрузки — это высота самой нижней точки лезвия ковша от земли, когда стрела разгружена под углом 45 градусов между максимальной высотой подъема и горизонтальной плоскостью на дне ковша.
Расстояние разгрузки — это горизонтальное расстояние между самой нижней точкой ковша ковша и передней точкой корпуса погрузчика (включая шины или раму), когда ковш находится на максимальной высоте разгрузки.
2. Расчет высоты и расстояния разгрузки
Известные параметры
A: Расстояние между центром точки шарнира стрелы ковша и передней нижней точкой отвала ковша;
B: Вертикальное расстояние между центром точки шарнира стрелы ковша и плоскостью, параллельной дну ковша, проходящей через переднюю нижнюю точку лезвия ковша;
H0: Высота центра шарнира стрелы ковша от земли, когда стрела находится на максимальной высоте подъема;
L0: Горизонтальное расстояние между центром точки шарнира стрелы ковша и передней точкой корпуса погрузчика (включая шины или раму) на максимальной высоте подъема стрелы;
Целевые параметры
H: Высота разгрузки;
L: Расстояние разгрузки;
метод вычисления

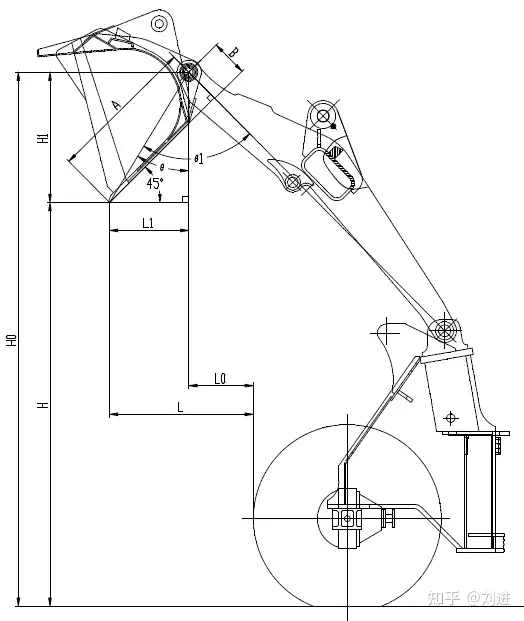

Рисунок 1. Схема метода расчета
Из рисунка 1:
θ1= ARCCOS(B/A) (1)
θ=θ1-45 (2)
H1=A*COSθ (3)
L1= A*SINθ (4)
H=H0-H1 (5)
L=L0+L1 (6)
Согласно вышеописанному процессу расчета, если известны четыре параметра A, B, H{{0}} и L0, можно рассчитать соответствующую высоту и расстояние разгрузки.
3. Резюме
В этой статье представлен метод расчета высоты и расстояния разгрузки колесного погрузчика. Используя формулу расчета и программное обеспечение Excel, представленные в этой статье, можно быстро рассчитать высоту и расстояние разгрузки колесного погрузчика с различной длиной стрелы или различными размерами ковша, тем самым повышая эффективность и точность расчета высоты и расстояния разгрузки колесного погрузчика.
